FM Circular High Power Antenna

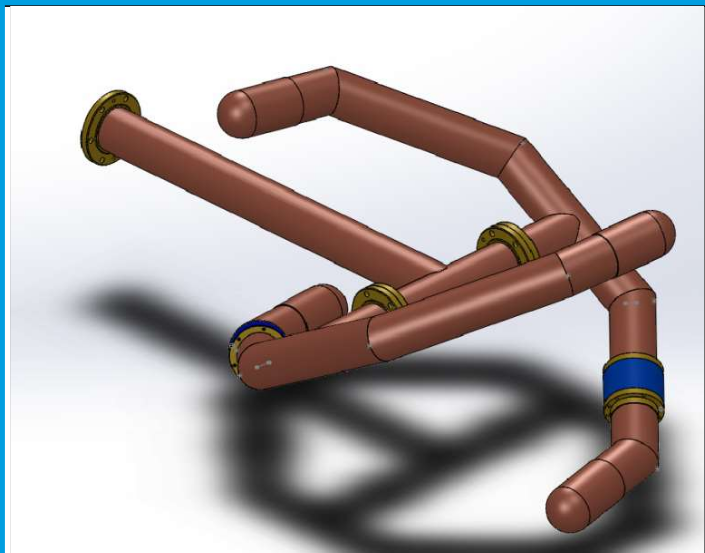

An FM circular high power antenna series (AFHP) designed for broadcasting applications. It features a robust construction with brass and copper elements, stainless steel fasteners, PTFE insulators, and a galvanized steel support structure. The antenna is finished with anti-corrosive orange paint and supports 1 to 6 levels, offering variable gain.
Desempenho RF
Diagramas de irradiação
Alterne o corte, a projeção e a unidade sem recarregar a página.
Especificação consolidada
Dados técnicos
Características elétricas
| Faixa de frequência | 76.1–107.9 MHz |
|---|---|
| Ganho | -0.88 dBi |
| Origem do ganho | Referência cadastral |
| HPBW horizontal | 359 ° |
| HPBW vertical | 68.0614 ° |
| Polarização | Circular Right |
| Potência máxima | 15 W |
| Conector | EIA 3-1/8", 4-1/16" |
| Max Power per Element | 15 kW |
| Gain | Varies by number of levels (1 to 6), from -3.01 dBd to 5.4 dBd |
| Circular Polarization Purity | < 1 dB (free space) |
| Vertical Pattern | On Demand |
| Input Impedance | 50 ohms |
| Max VSWR (in channel) | 1.05:1 |
| Input Connector | EIA 3-1/8", 4-1/16" |
| Number of Levels | 1, 2, 3, 4, 5, 6 |
Características mecânicas
| Peso | — |
|---|---|
| Dimensões | — |
| Número de elementos | — |
| Materials Used | Brass and copper structure, stainless steel fasteners, PTFE insulators, galvanized steel support |
| Mounting | Supports compatible with 3.5" to 10" steel tubes |
| Finish | Anti-corrosive orange paint |
| Antenna Height (A) | Varies by model and frequency (mm) |
| Radiation Center (C) | Varies by model and frequency (mm) |
| Average Weight (P) | Varies by model and frequency (kg) |
| Exposure Area (AE) | Varies by model and frequency (m²) |
Condições ambientais
Dados ambientais não informados no cadastro técnico.
Controle e interfaces
| RET | — |
|---|---|
| AISG | — |
| Conector | EIA 3-1/8", 4-1/16" |
