Antenna Pattern Composer
Catálogo técnico EFTX
Consulte especificações, diagramas de irradiação e datasheets verificáveis para selecionar a antena adequada ao projeto.
Radiodifusão sonora
EFTX Broadcast & Telecom

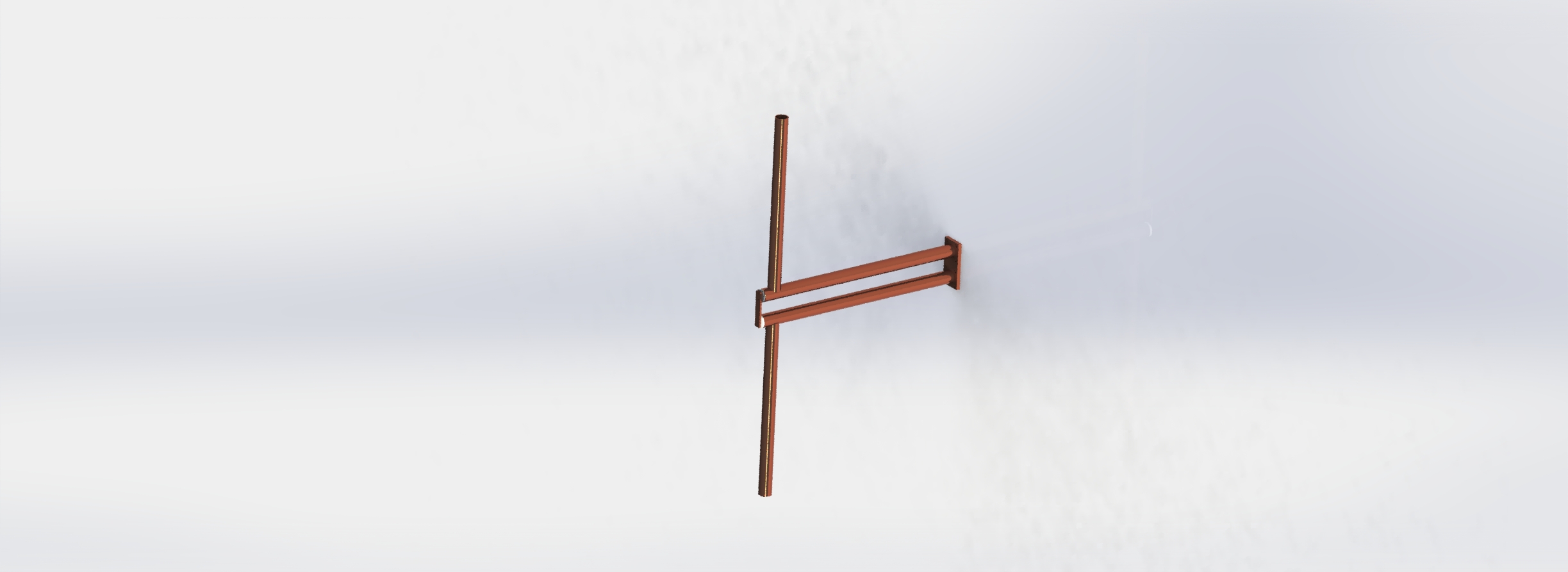

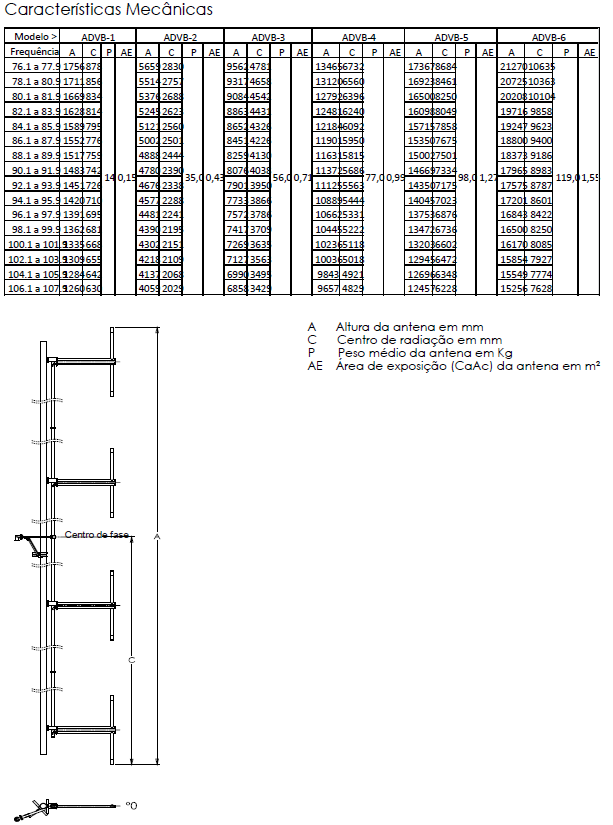

ANTENA FM DIPOLO VERTICAL 8
Sistema omnidirecional FM em polarização vertical com oito elementos, alimentação interna por linha rígida e capacidade opcional de tilt e null-fill.
EFtX
ANTENA FM DIPOLO VERTICAL 1
Antena FM Dipolo Vertical de Banda Larga.
EFTX Broadcast & Telecom

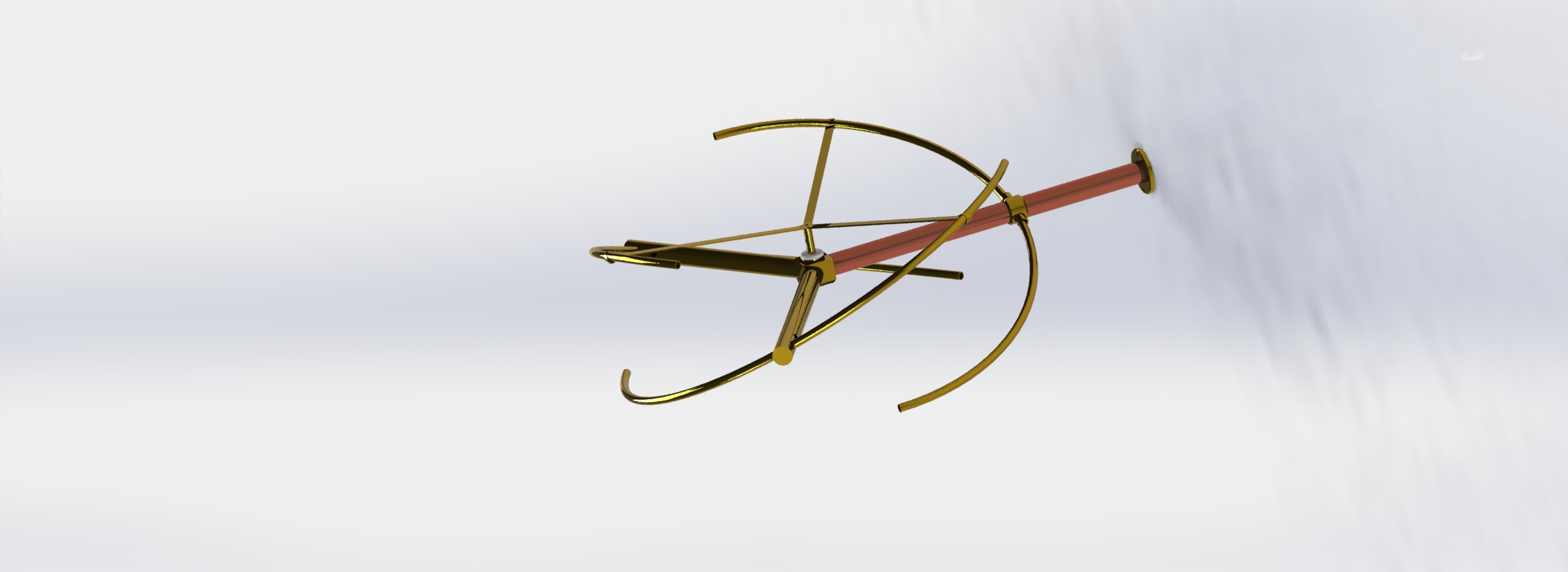

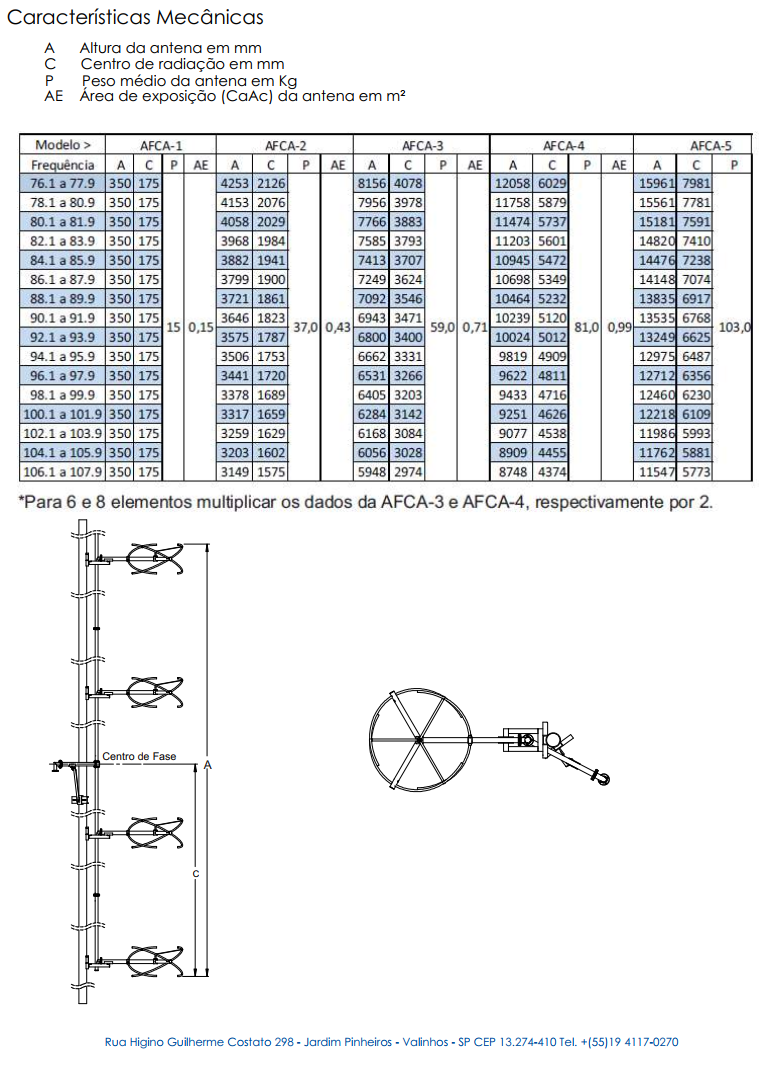

Antena FM Anel - Pol. Circular
Especificação técnica disponível na página do produto.
EFTX Broadcast & Telecom

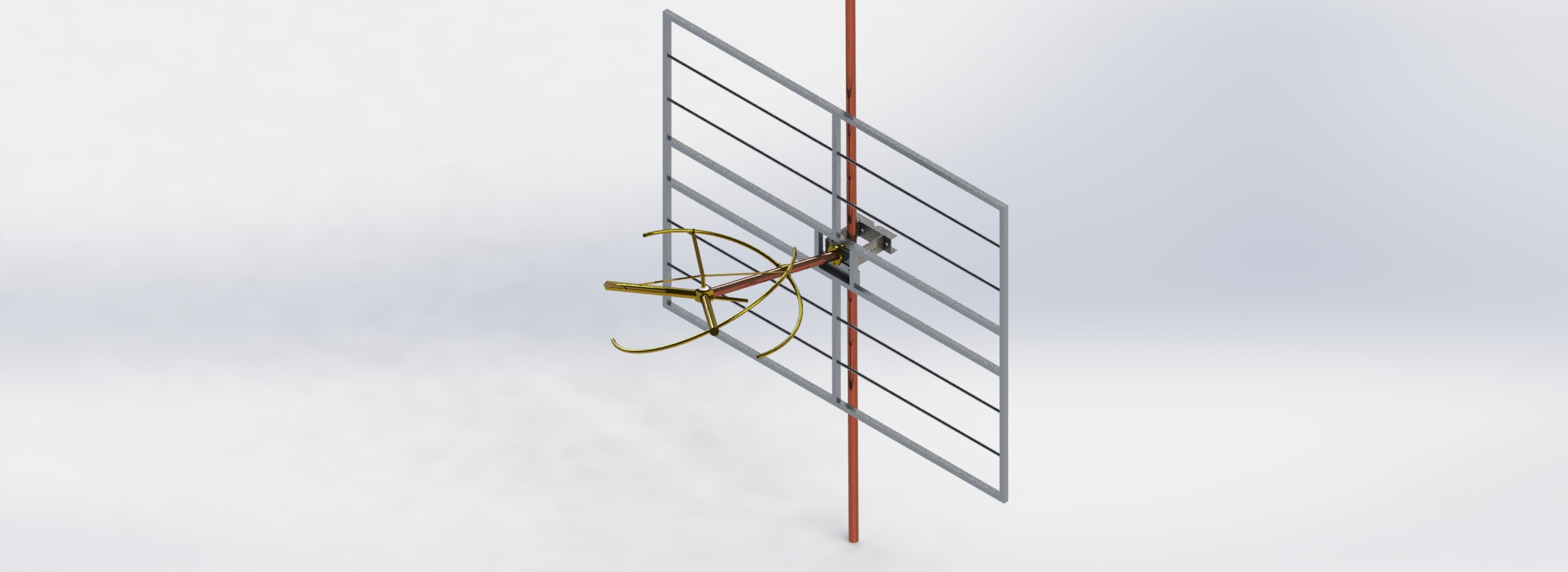

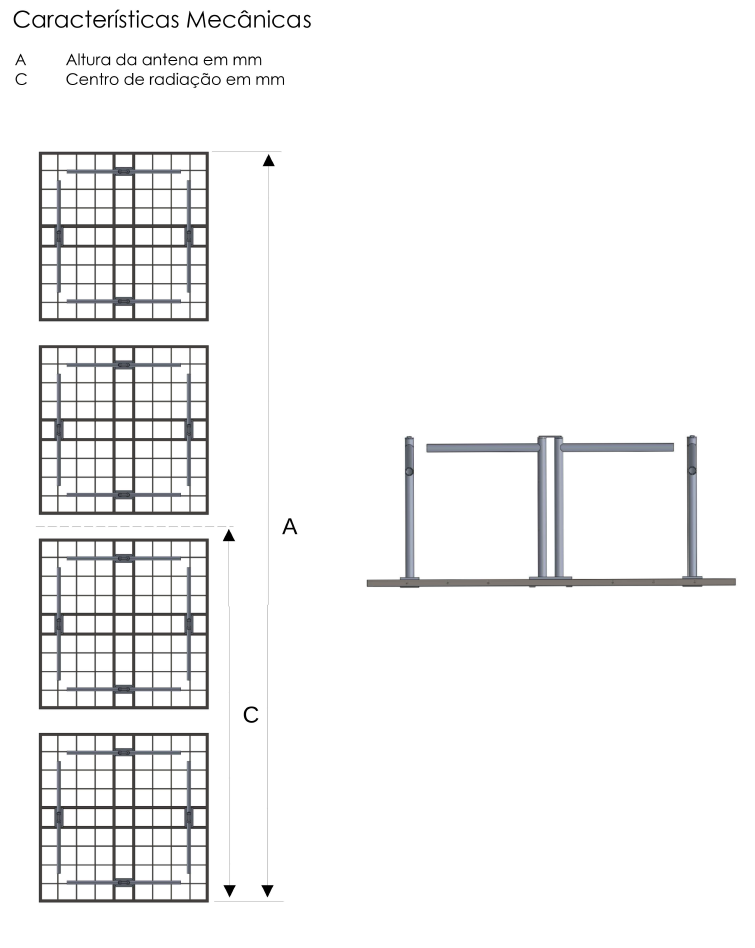

ANTENA FM ANEL CIRCULAR COM REFLETOR
Antena ANTENA FM ANEL CIRCULAR, faixa 76.1–107.9 MHz, polarização Circular direita. COM REFLETOR EM GRADE
EFTX Broadcast & Telecom

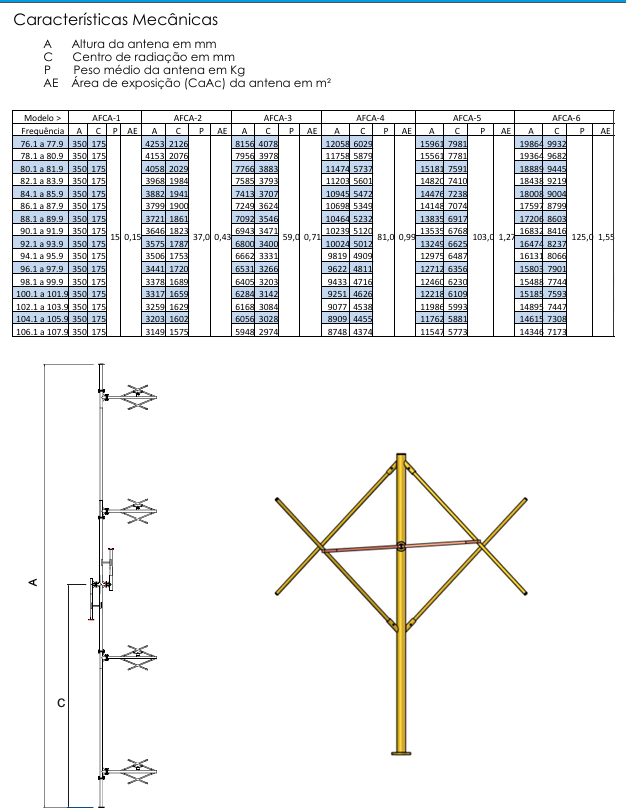

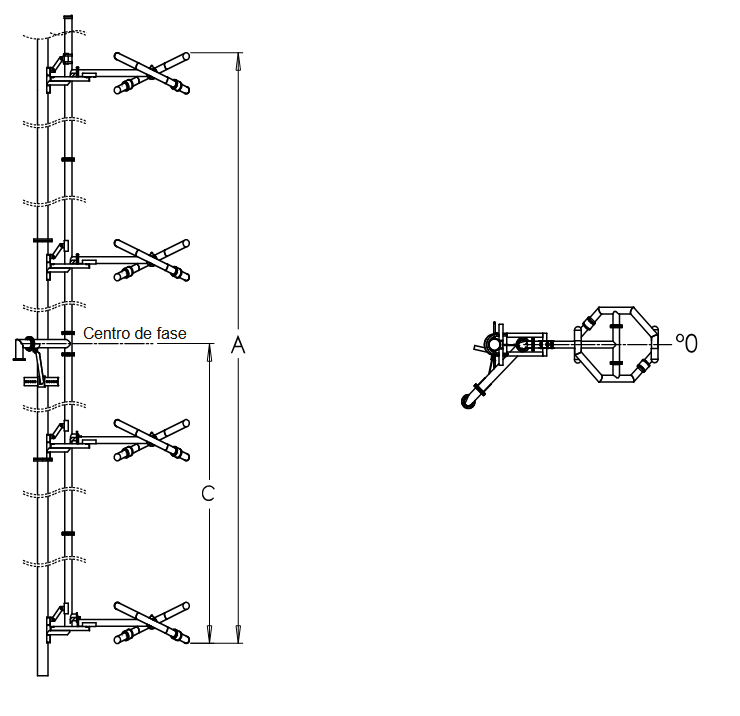

ANTENA FM V INVERTIDO CIRCULAR
Antena FM com polarização circular direita, disponível em configurações de 1 a 12 níveis. Construção robusta em latão, cobre e aço galvanizado, com fixadores em aço inox e isoladores PTFE. Inclui acessórios como divisores de potência. Os sistemas podem ser alimentados com linhas rígidas ou com divisor e cabos, com alimentação central para linhas rígidas.
EFTX Broadcast & Telecom

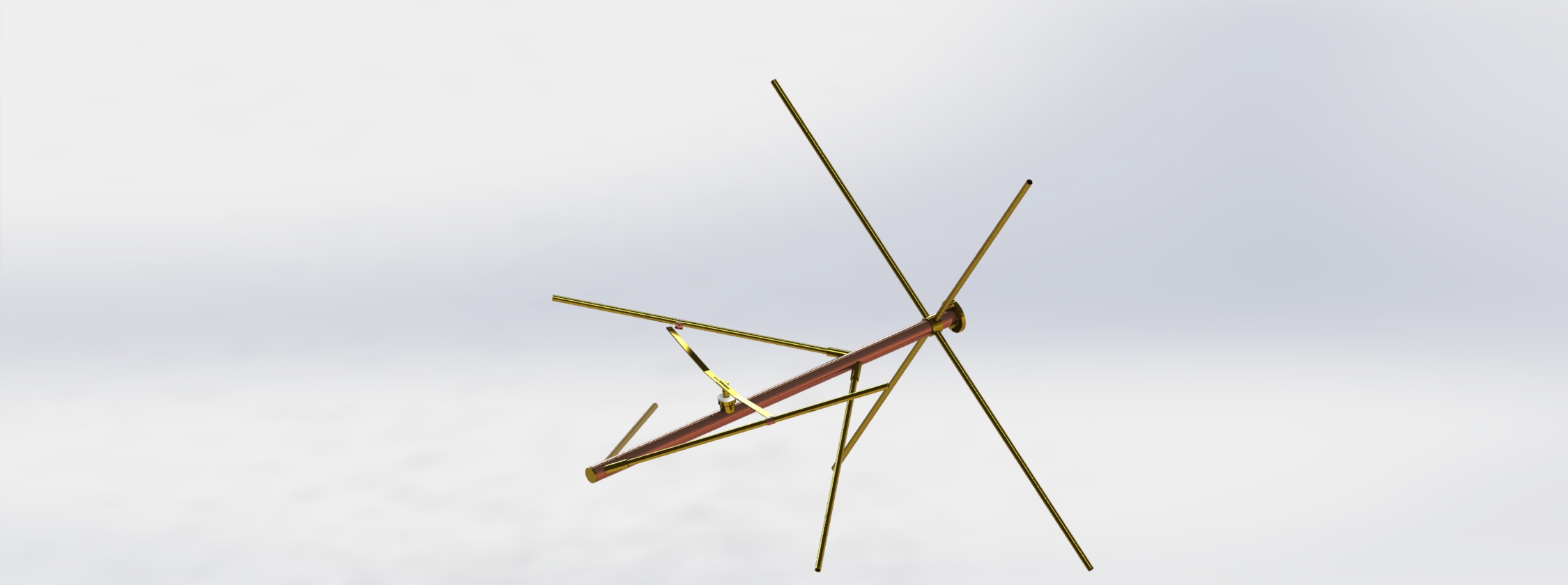

ANTENA FM V INVERTIDO CIRCULAR - Refletor
Antena FM com polarização circular direita com refletor, disponível em configurações de 1 a 12 níveis. Construção robusta em latão, cobre e aço galvanizado, com fixadores em aço inox e isoladores PTFE. Inclui acessórios como divisores de potência. Os sistemas podem ser alimentados com linhas rígidas ou com divisor e cabos, com alimentação central para linhas rígidas.
EFTX Broadcast & Telecom

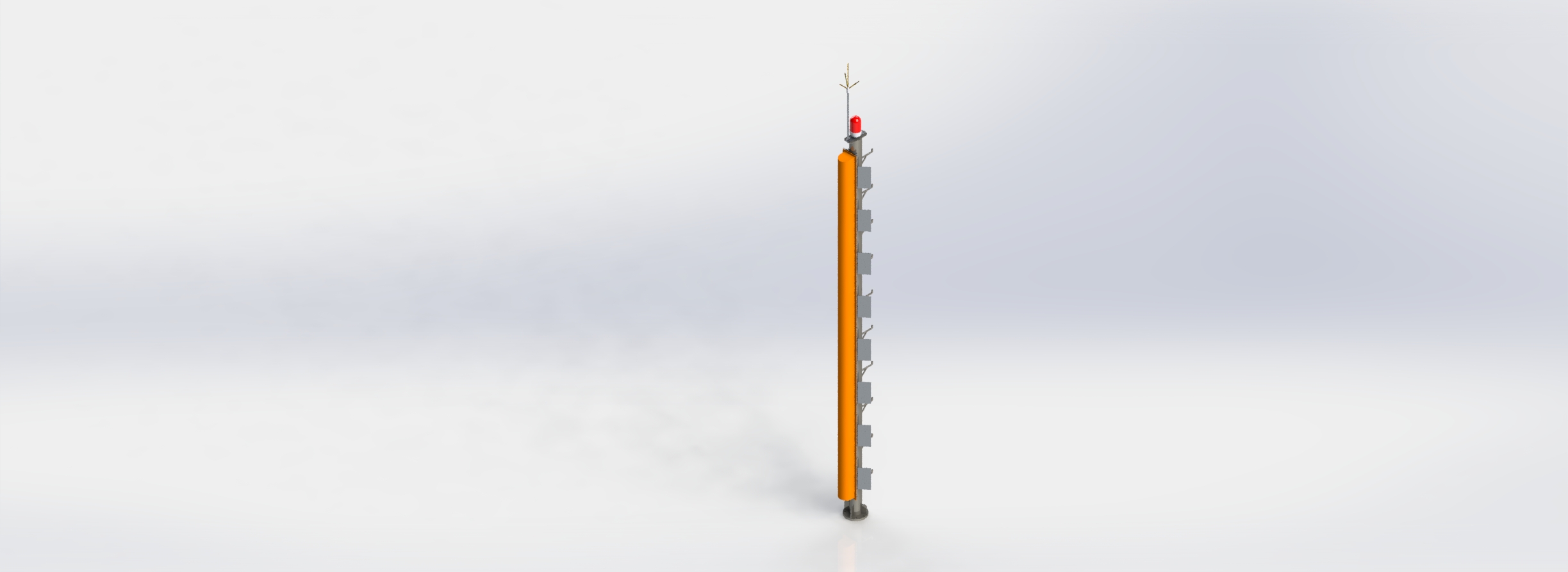

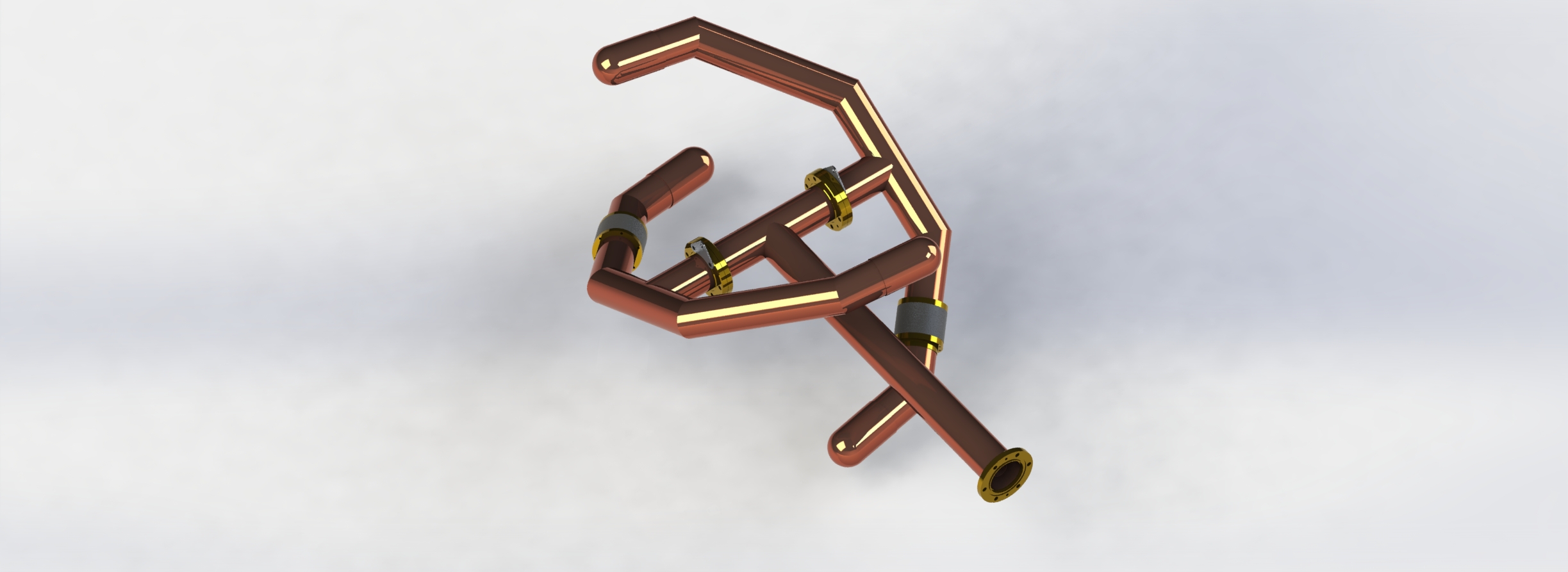

FM Circular High Power Antenna
An FM circular high power antenna series (AFHP) designed for broadcasting applications. It features a robust construction with brass and copper elements, stainless steel fasteners, PTFE insulators, and a galvanized steel support structure. The antenna is finished with anti-corrosive orange paint and supports 1 to 6 levels, offering variable gain.
EFTX

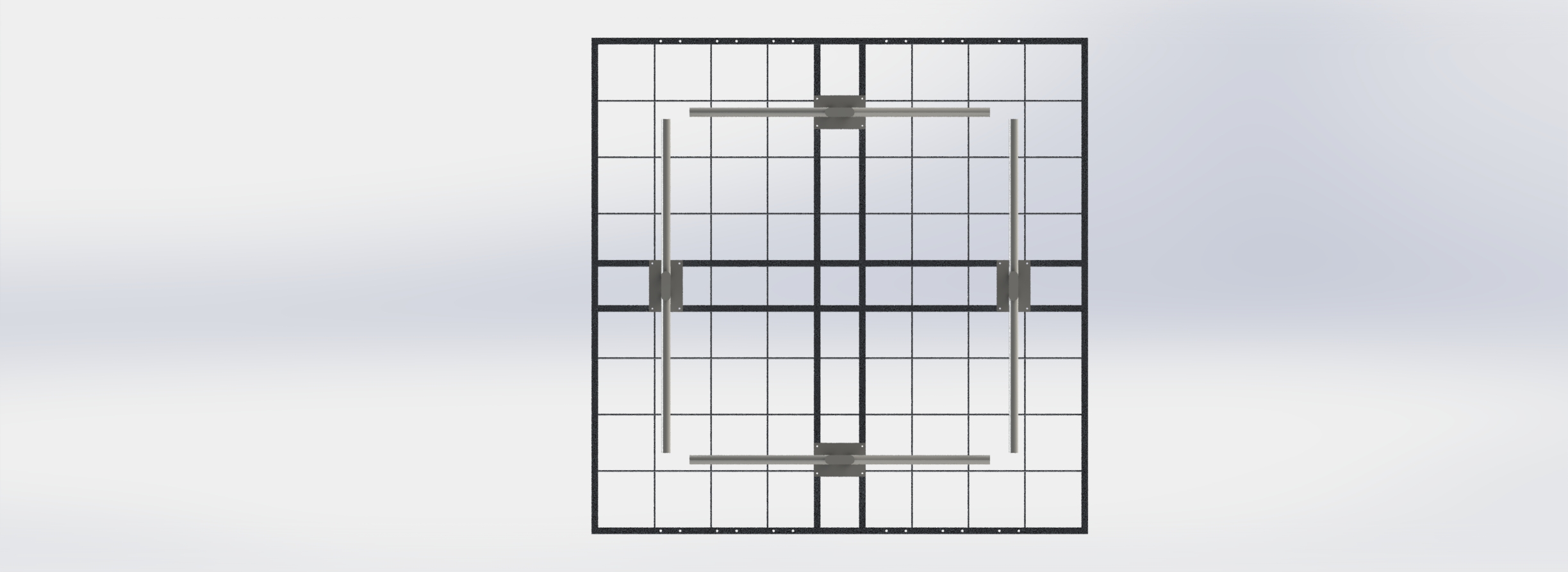

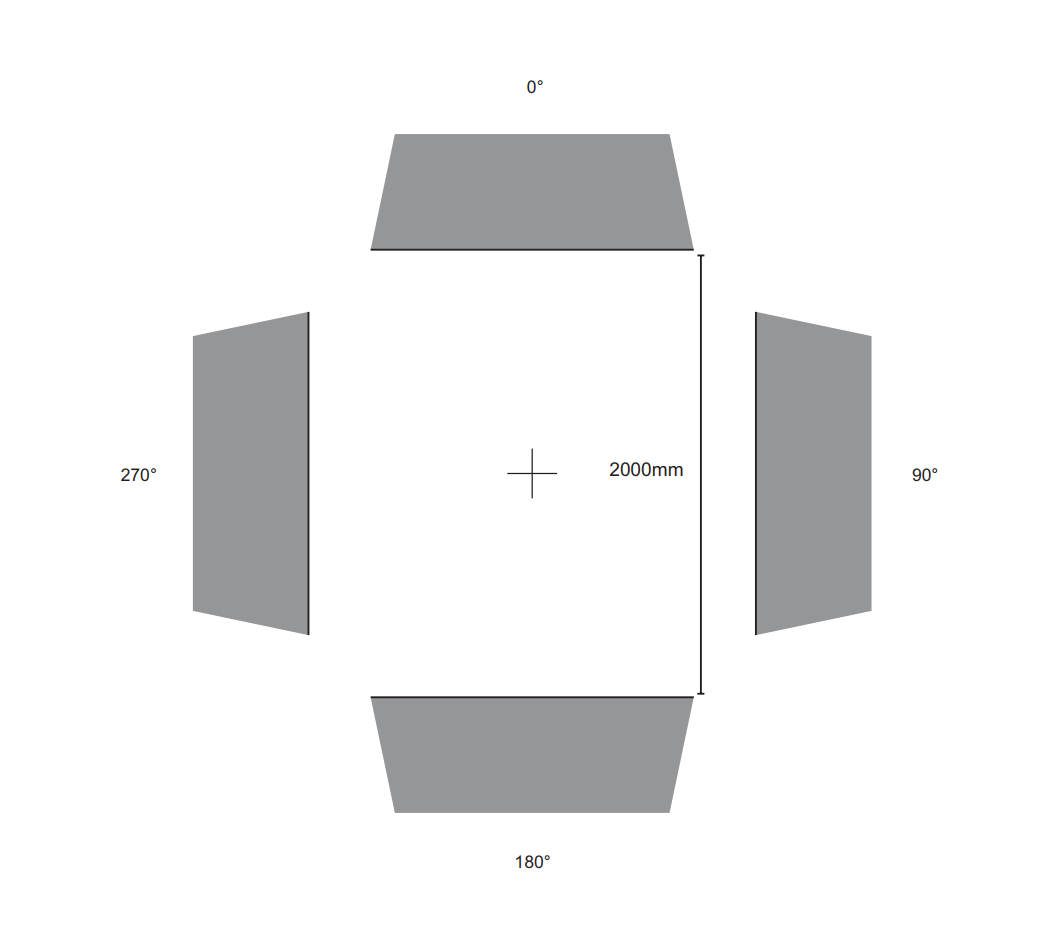

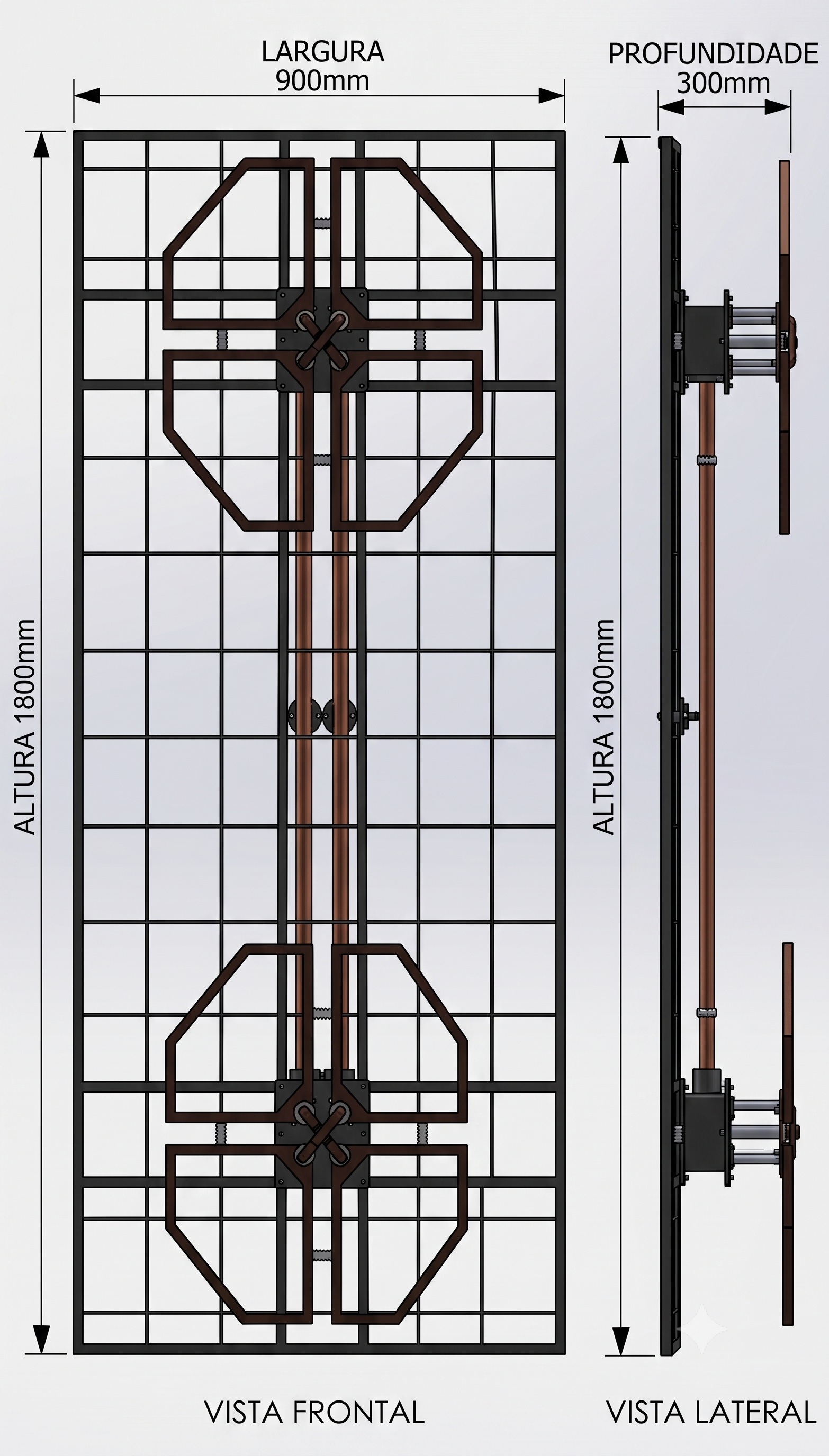

ANTENA FM PAINEL CIRCULAR BANDA LARGA
Antena painel faixa larga de FM. Polarização circular Diagrama omnidirecional, direcional ou dedicado.
EFTX Broadcast & Telecom

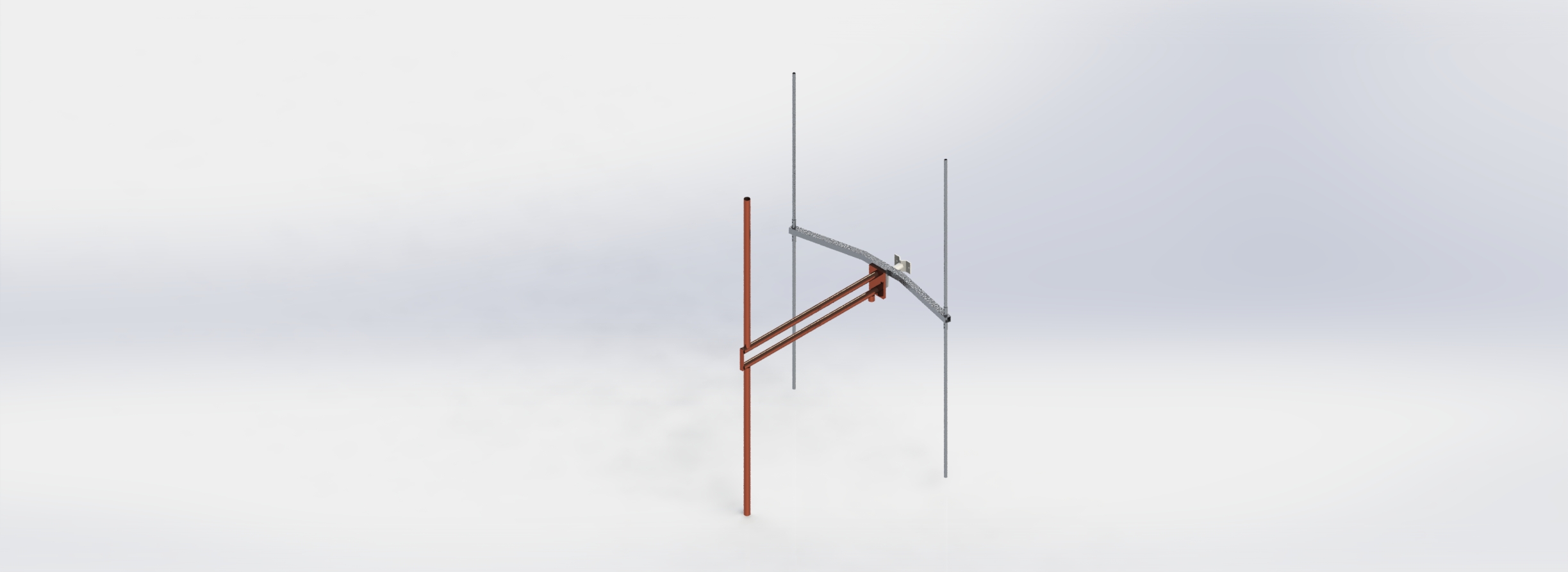

Dipolo de FM com Refletor
Antena para transmissão de FM, com polarização Vertical. Podendo ser confeccionada com cabos coaxiais e divisores, em linha EIA 1 5/8" ou EIA 3 1/8". Ideal para transmissão em média e alta potência. Podendo ser instalada em lateral de torre ou tubulão em topo de torre. Antena de fácil instalação e baixa carga de vento. Pode ser utilizado diagrama de elevação com tilt elétrico e/ou preenchimento de nulo. Possui confecção com alimentação inferior ou central. É produzida, sendo sua estrutura externa em latão e suas conexões internas em cobre e latão banhados a prata. Possui tratamento anticorrosivo com epoxi em coloração branca. Com possibilidade de pressurização plena ou até a entrada da antena. Sistemas com configurações diferentes as apresentadas, entrar em contato.
Televisão aberta
EFTX Broadcast & Telecom
Panel MIMO UHF - SLANT
The EFTX MIMO VHF Pol. H/V Panel Antenna is designed for demanding TV 3.0 transmissions, featuring a flexible, robust, and lightweight single-panel or composite design. Its dual-polarization MIMO arrangement ensures high spectral efficiency and interference robustness, with over 35 dB cross-polarization isolation. Offering 7.9 dBd gain, it provides broad, uniform coverage with excellent VSWR (<1.05 for 174-186 MHz, <1.2 for up to 216 MHz option 310Mhz). It features a polished aluminum finish and silver-plated brass connections for durability in harsh environments.
EFTX Broadcast & Telecom
Panel MIMO UHF - SLANT - 2 niveis
The EFTX MIMO VHF Pol. H/V Panel Antenna is designed for demanding TV 3.0 transmissions, featuring a flexible, robust, and lightweight single-panel or composite design. Its dual-polarization MIMO arrangement ensures high spectral efficiency and interference robustness, with over 35 dB cross-polarization isolation. Offering 7.9 dBd gain, it provides broad, uniform coverage with excellent VSWR (<1.05 for 174-186 MHz, <1.2 for up to 216 MHz option 310Mhz). It features a polished aluminum finish and silver-plated brass connections for durability in harsh environments.
EFTX Broadcast & Telecom
Panel MIMO UHF - H/V
The EFTX MIMO VHF Pol. H/V Panel Antenna is designed for demanding TV 3.0 transmissions, featuring a flexible, robust, and lightweight single-panel or composite design. Its dual-polarization MIMO arrangement ensures high spectral efficiency and interference robustness, with over 35 dB cross-polarization isolation. Offering 7.9 dBd gain, it provides broad, uniform coverage with excellent VSWR (<1.05 for 174-186 MHz, <1.2 for up to 216 MHz option 310Mhz). It features a polished aluminum finish and silver-plated brass connections for durability in harsh environments.
EFTX Broadcast & Telecom

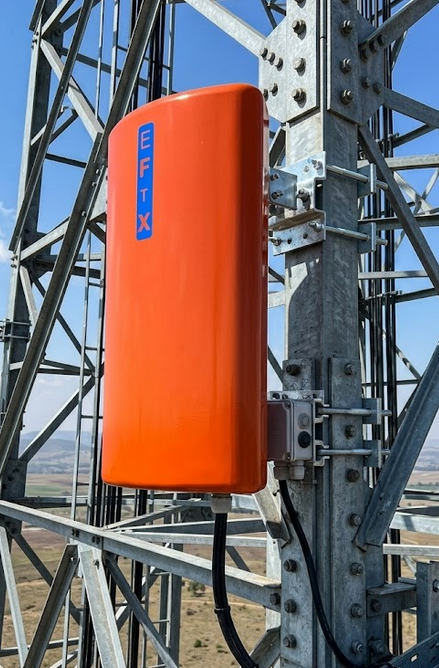

Panel UHF 60 graus
Especificação técnica disponível na página do produto.
EFTX Broadcast

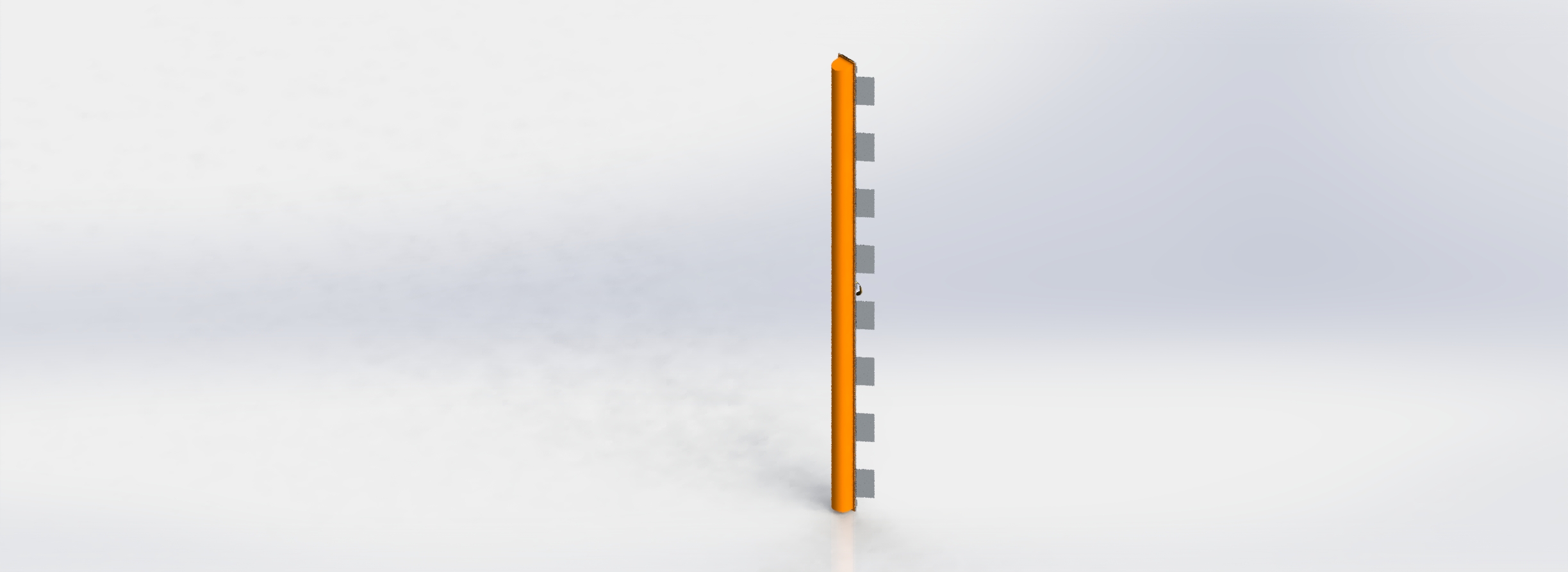

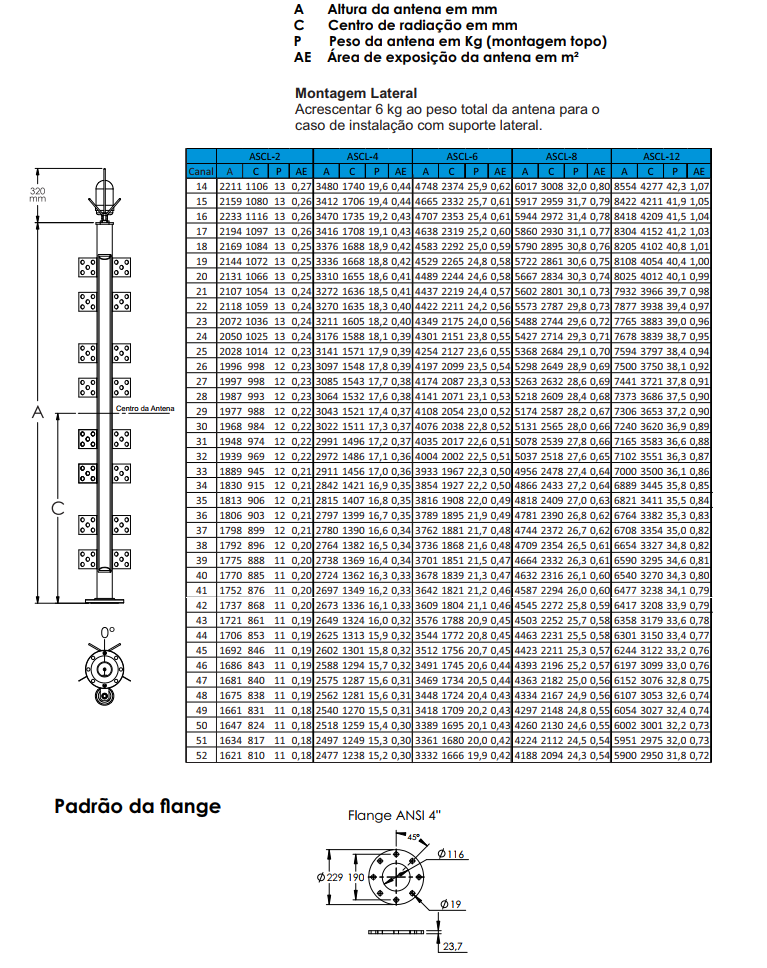

ANTENA SLOT UHF - CAVIDADE - Pol. Elíptica
Antena cavidade de fendas, polarização circular ou elíptica para TV DIGITAL UHF canal 14-52. Diagrama direcional, omnidirecional ou específico. Montagem em topo ou lateral de torre. Variada gama de diagramas de radiação, potências de entrada e ganhos.
EFTX Broadcast & Telecom

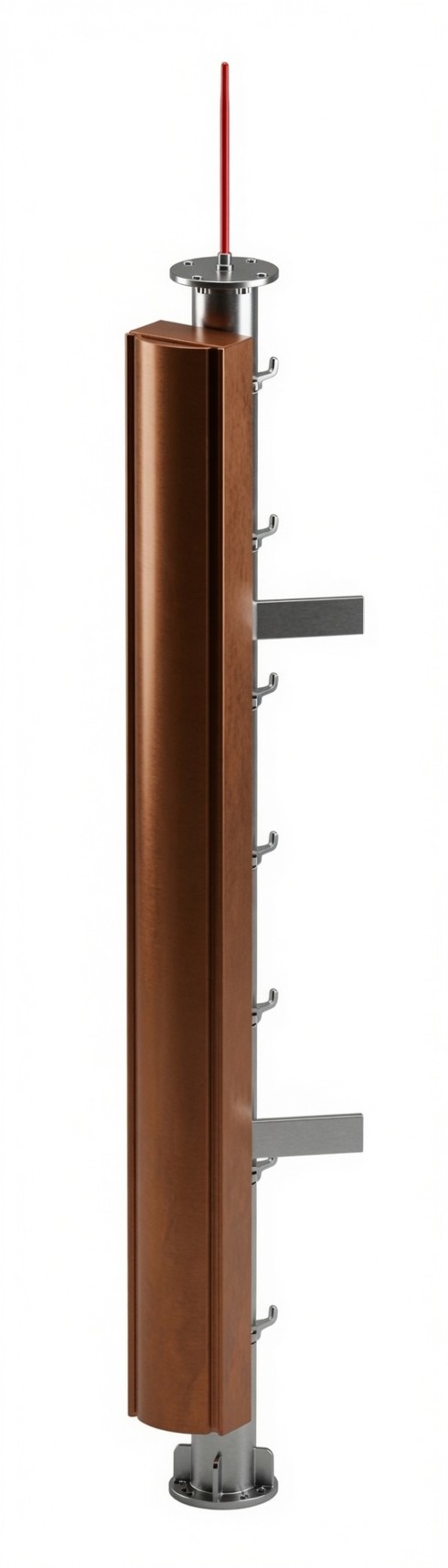

Antena Slot Cavidade - Polarização horizontal
Especificação técnica disponível na página do produto.
EFTX Broadcast & Telecom

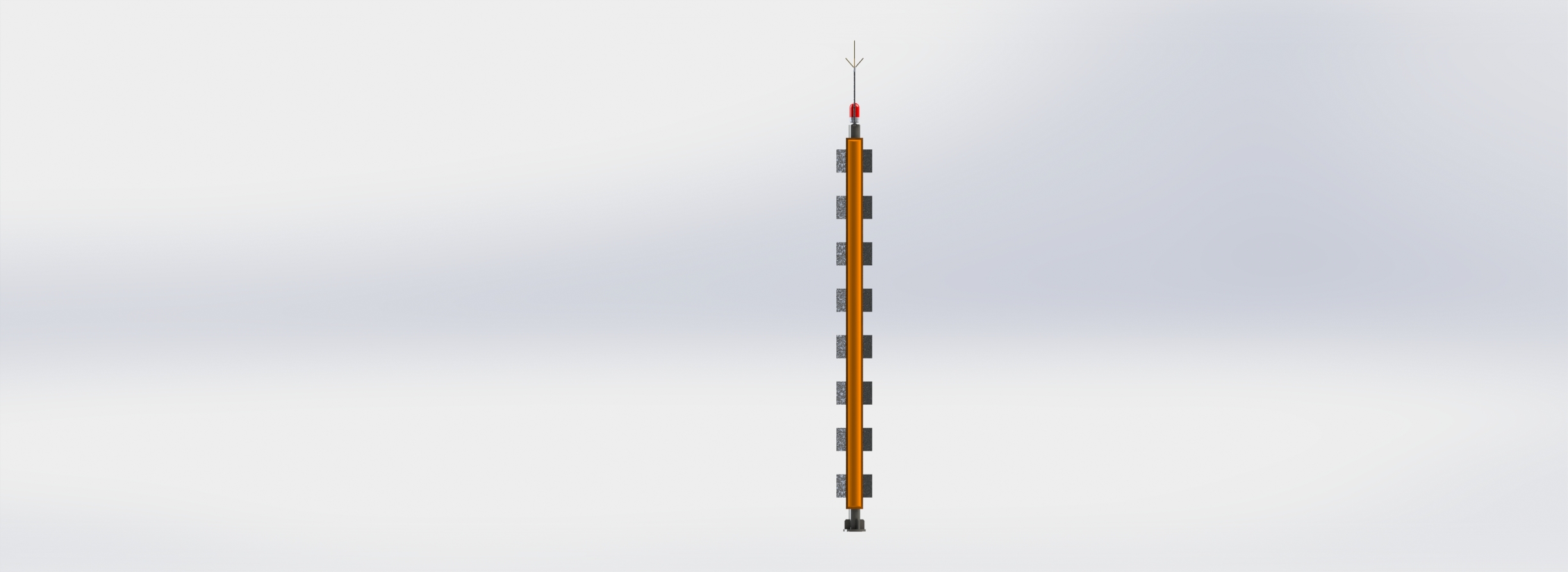

Antena Slot Cavidade - Polarização horizontal - VHF
Especificação técnica disponível na página do produto.
EFTX Broadcast & Telecom

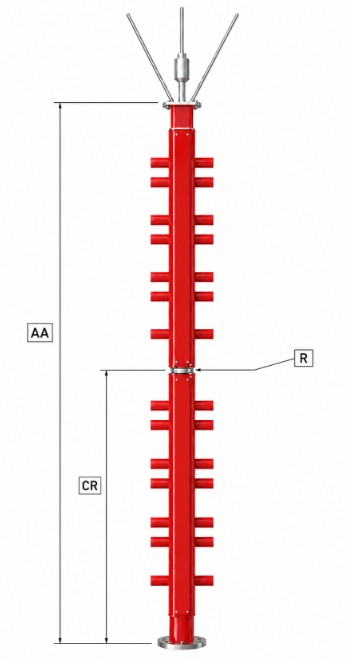

Antena Slot cilindrica UHF
UHF broadcast antenna with Circular or Elliptical polarization, optimized for up to 3 adjacent channels, suitable for digital or mixed digital/analog transmission. Features variable omnidirectional, cardioid, or directional diagrams with electric tilt/null fill options. Designed for side or top tower installation, it boasts a durable brass/copper structure with silver-plated internal connections, anticorrosive white epoxy finish, and a protective radome, with optional pressurization.
EFTX Broadcast & Telecom

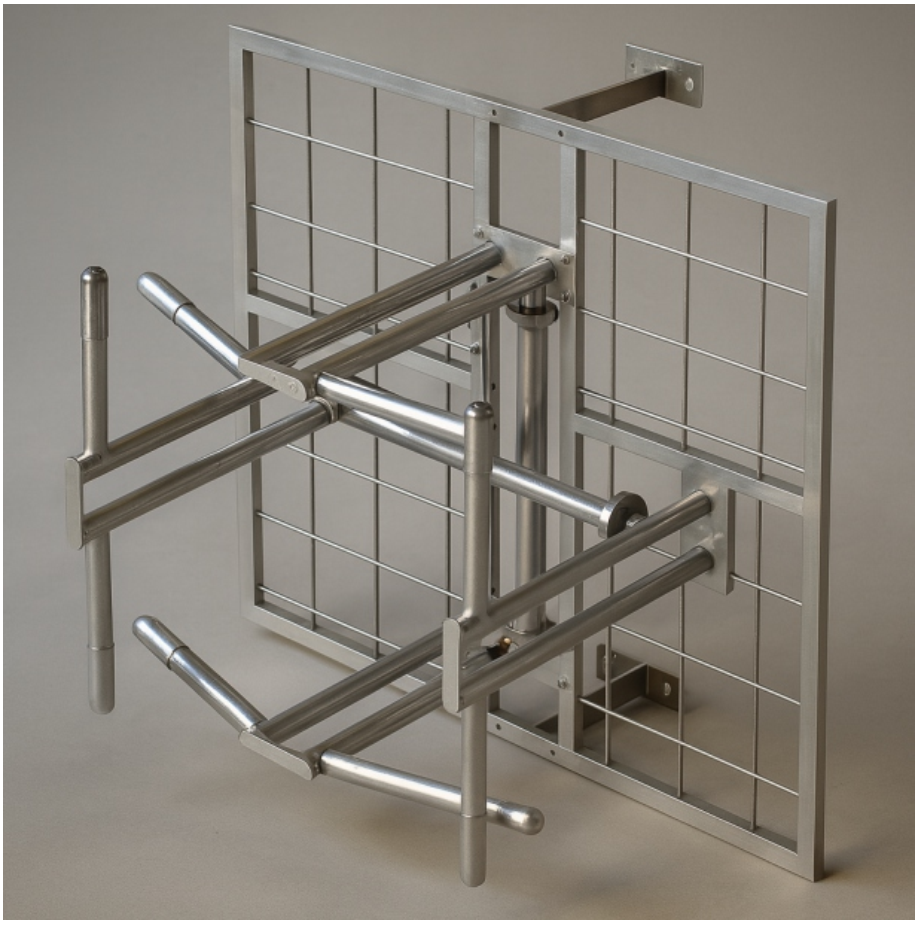

Panel MIMO VHF Pol. H/V Antenna
The EFTX MIMO VHF Pol. H/V Panel Antenna is designed for demanding TV 3.0 transmissions, featuring a flexible, robust, and lightweight single-panel or composite design. Its dual-polarization MIMO arrangement ensures high spectral efficiency and interference robustness, with over 35 dB cross-polarization isolation. Offering 7.9 dBd gain, it provides broad, uniform coverage with excellent VSWR (<1.05 for 174-186 MHz, <1.2 for up to 216 MHz). It features a polished aluminum finish and silver-plated brass connections for durability in harsh environments.
Redes móveis e dados
EFTX Broadcast & Telecom

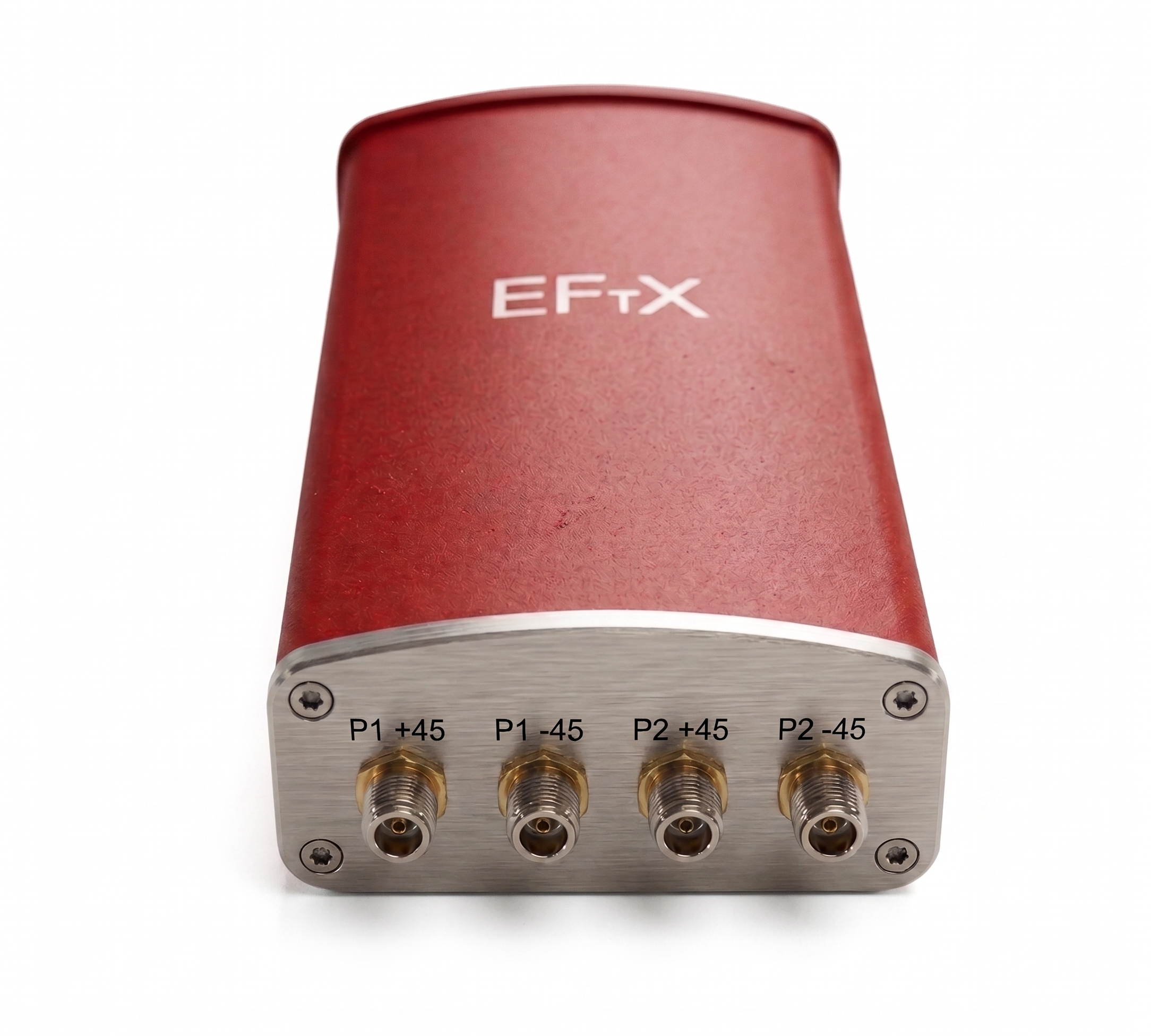

Antena EMB 45
Especificação técnica disponível na página do produto.
EFTX Broadcast & Telecom
Antena EMB 75
Especificação técnica disponível na página do produto.
EFTX Broadcast & Telecom

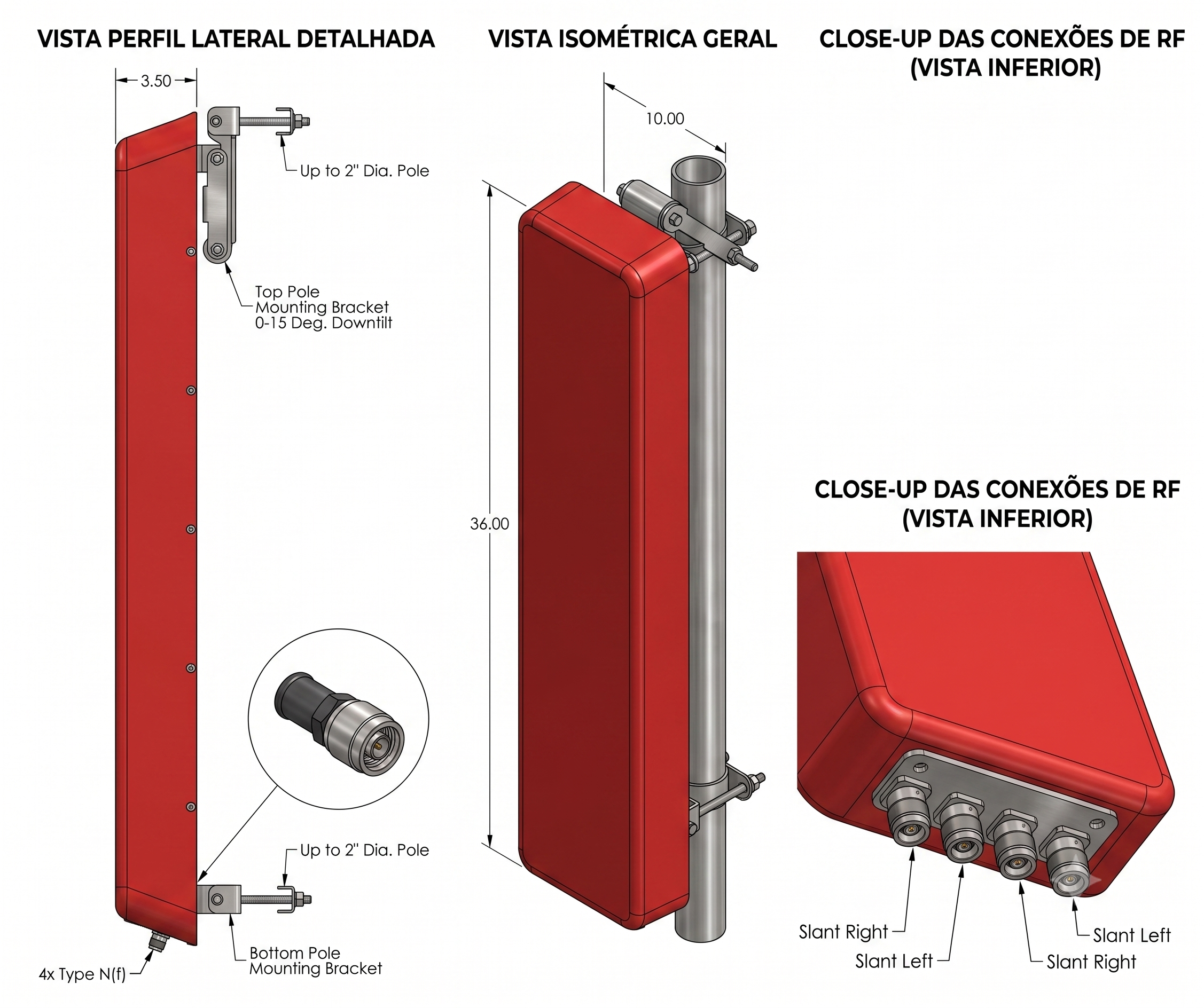

Painel MIMO 450Mhz
Antena setorial MIMO na faixa de 410 a 512 Mhz Aplicações • Redes privadas LTE e NR na faixa de 450 MHz • Radiocomunicação profissional e sistemas de missão crítica • Telemetria, SCADA, utilities e infraestrutura crítica • Estações fixas, repetidoras e cobertura ponto-multiponto
