EFTX · FM

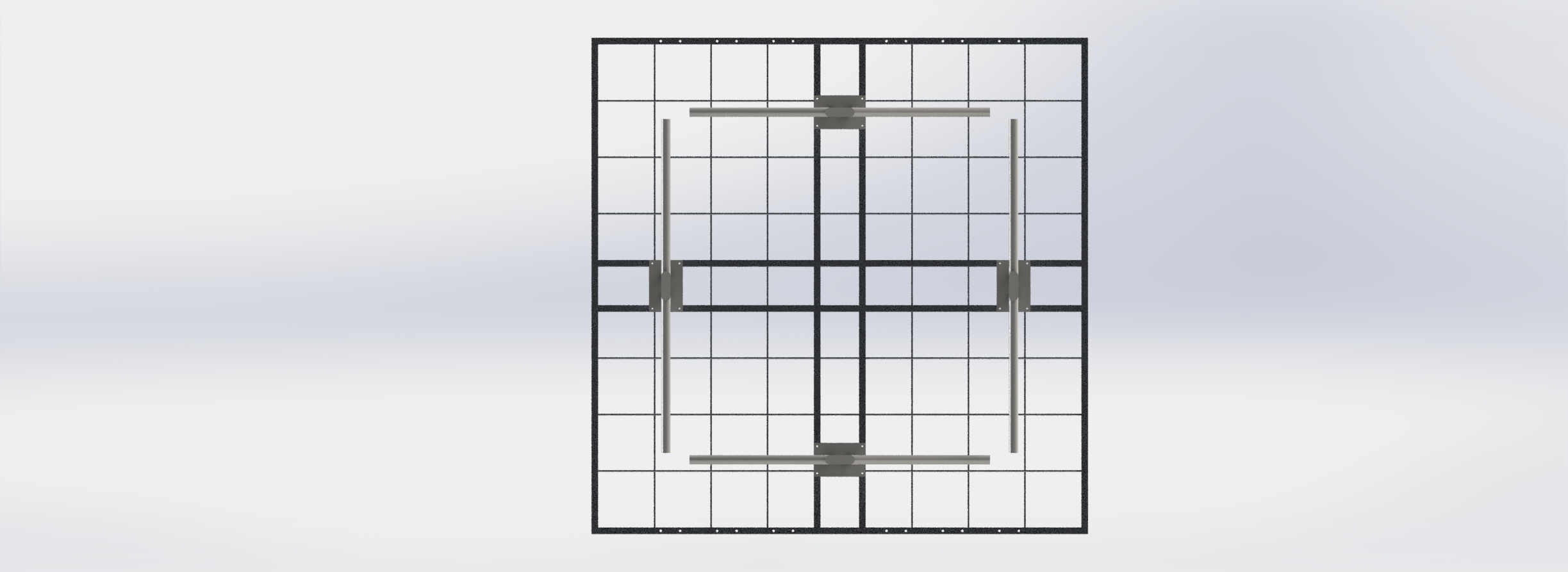

AFPC-N
ANTENA FM PAINEL CIRCULAR BANDA LARGA
Antena painel faixa larga de FM. Polarização circular Diagrama omnidirecional, direcional ou dedicado.
Desempenho RF
Diagramas de irradiação
Alterne o corte, a projeção e a unidade sem recarregar a página.
Especificação consolidada
Dados técnicos
Características elétricas
| Faixa de frequência | 76.1–107.9 MHz |
|---|---|
| Ganho | 6.46 dBi |
| Origem do ganho | Referência cadastral |
| HPBW horizontal | 72.1941 ° |
| HPBW vertical | 59.7071 ° |
| Polarização | Circular direita ou Elíptica |
| Potência máxima | 15000 W |
| Conector | N, DIN 7/16, EIA 7/8, EIA 1 e 5/8, EIA 3 e 1/8 |
| Frequency range | 76.0 a 108.0 MHz |
| Polarization | circular |
| Connector | N, DIN 7/16, EIA 7/8, EIA 1 e 5/8, EIA 3 e 1/8 |
| Max power | 15000.0 W |
Características mecânicas
| Peso | — |
|---|---|
| Dimensões | — |
| Número de elementos | — |
| Wind speed | 180.0 km/h |
| Materials | especificacoes, potencia max 15 kw eia 1 5 |
Condições ambientais
Dados ambientais não informados no cadastro técnico.
Controle e interfaces
| RET | — |
|---|---|
| AISG | — |
| Conector | N, DIN 7/16, EIA 7/8, EIA 1 e 5/8, EIA 3 e 1/8 |
