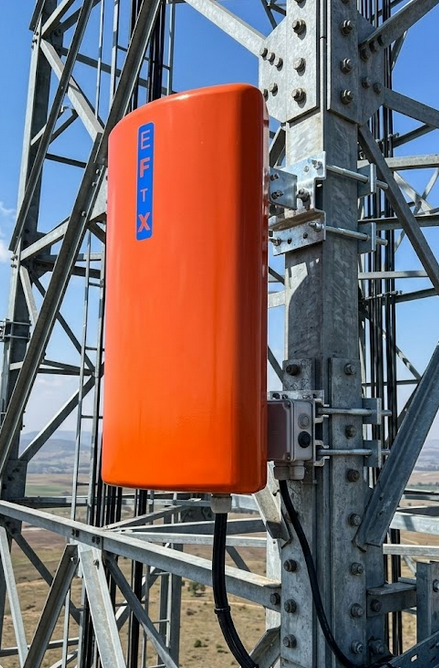

APWH-N
Panel UHF 60 graus
Produto técnico EFTX com parâmetros e diagramas organizados para consulta de engenharia.
Desempenho RF
Diagramas de irradiação
Alterne o corte, a projeção e a unidade sem recarregar a página.
Especificação consolidada
Dados técnicos
Características elétricas
| Faixa de frequência | 470–860 MHz |
|---|---|
| Ganho | 10.05 dBi |
| Origem do ganho | Referência cadastral |
| HPBW horizontal | 66.5157 ° |
| HPBW vertical | 27.6128 ° |
| Polarização | horizontal |
| Potência máxima | — |
| Conector | N - Din 7/16 - 7/8" |
| RF Input Connector | N - Din 7/16 - 7/8" |
Características mecânicas
| Peso | — |
|---|---|
| Dimensões | — |
| Número de elementos | — |
| Wind Load (at 160 km/h) | Frontal: 810 N; Lateral: 700 N |
| Maximum Wind Speed | 225 km/h |
Condições ambientais
Dados ambientais não informados no cadastro técnico.
Controle e interfaces
| RET | — |
|---|---|
| AISG | — |
| Conector | N - Din 7/16 - 7/8" |
